ZJHPF氣動襯氟調節閥

所屬類別：調節閥系列
產品名稱：ZJHPF氣動襯氟調節閥
產品標簽：氣動襯氟調節閥ZJHPF
更新時間：2020/7/19 21:33:31
上一個產品： ZDLQ電子式電動三通合流調節閥
下一個產品：ZDLN電子式雙座電動調節閥

詳細信息

ZJHPF46系列防腐調節閥是由氣動薄膜執行機構或由電動執行機構和直通單座襯氟塑閥兩部分組成。該閥接觸腐蝕介質的部位均采用耐腐蝕、抗老化的聚全氟乙丙烯，高壓襯氟塑工藝，又采用聚四氟乙烯波紋管密封。具有對酸、堿、王水等高強腐蝕介質和有毒揮發的氣體、液體介質流量的調控。因而適用于化工、冶金、醫藥等行業中。

產品工作原理和用途：

產品結構特點：

1.耐腐性好：閥體內腔、閥芯、閥座、均包襯有3mm厚的聚全氟乙丙烯，能耐強腐蝕性流體。

2.密封性能好：采用聚四氟乙烯波紋管和填料雙重密封。

3.泄漏量少：由于閥芯、閥座是軟密封的泄漏量遠遠低于Ⅳ級標準。

4.調節精度高：采用精小型的氣動執行機構和電動執行機構，體積小，重量輕。

產品性能參數：

閥座直徑mm			20				25	40		50	65	80	100	150		200
公稱通徑mm			10	12	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數kv		直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
		等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
公稱壓力MPa			0.6 1.6 4.0 6.4
行　程mm			16					25			40			60
流量特性			直線、等百分比
介質溫度℃			-20～200(常溫型)、-40～+250、-40～250（中溫型）
法蘭尺寸			法蘭密封面型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式
法蘭型式			鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59
閥體材質	PN (MPa)	0.6,1.6	HT200
		4.0,6.0	WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
閥芯材質			1Cr18Ni9、0Cr18Ni12Mo2Ti
上閥蓋型式			普通式（常溫型），熱片式（中溫型）
可調比			50:1

產品主要零件材料：

零件名稱	材料
閥體上閥蓋	HT200
	ZG230-450
	ZG1Cr18Ni9Ti
	ZG0Cr18Ni12Mo2Ti
閥芯、閥座	1Cr18Ni9
閥芯、閥座	0Cr18Ni12Mo2Ti
填料	聚四氟乙烯
膜片	丁晴橡膠夾增強滌淪織物
壓縮彈簧	60Si2Mn
膜蓋	A3

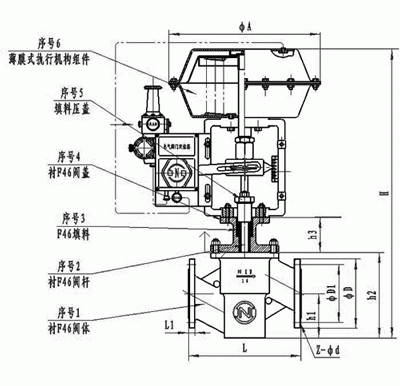

產品主要尺寸：

DN	L			H		H1				重量(Kg)		φA
DN	PN6	PN40	PN64	普通	高溫	PN6	PN16	PN40	PN64	PN6 PN16	PN40 PN64	φA
20	181	194	206	398	548	45	52	52	65	19	23	285
25	185	197	210	410	560	50	57	57	70	20	24	285
40	222	235	251	455	620	65	75	75	85	26	35	285
50	254	567	586	457	627	70	82	82	90	30	40	285
65	276	292	311	610	790	80	92	92	100	47	66	360
80	298	317	337	622	807	95	100	100	107	55	78	360
100	352	368	394	640	850	105	110	117	125	65	99	360
150	451	473	508	870	1130	132	142	150	172	130	160	470
200	600	600	650	890	1150	160	170	187	207	175	250	470
250	730	730	780	1203	1523	187	202	225	235	350	470	580
300	850	850	900	1234	1554	220	230	257	265	500	660	580
