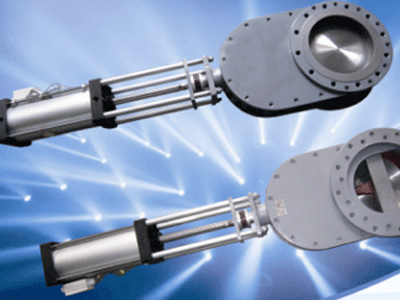

高溫耐磨閘閥 金屬耐磨高溫雙閘閥

一、適用范圍：

本閥門主要用于火力發電企業的粉煤灰氣力輸送系統中，做進、出料閥、平衡閥、排堵閥，也可用作管路切換閥和卸灰閥。特別適用于高溫石子煤系統的渣料管道啟閉。同時也可適用于水泥、礦山、造紙、化工等各類有磨損的干粉塵、水、蒸汽等介質在管道上作啟閉之用。

二、產品特點：

該閥門一面閥板采用硬質合金摩擦副或鎢鋼摩擦副結構，耐磨性強，密封性好, 耐溫≤500℃，使用壽命長。另一面采用托架橫檔式閥條，啟動負荷小，出口加大，閥腔無積灰、無卡塞現象。

三、工作原理：

當氣源從上進氣口通入時，氣缸桿帶動閥板向下運動，閥門關閉。當氣源從下進氣口通入時，氣缸桿帶動閥板向上運動，閥門開啟。閥板與密封環之間加載彈簧，彈簧力始終使閥板壓向密封環，又容許閥板在垂直上下方向移動，這有助于補償閥門零部件的熱脹冷縮，并能克服任何背壓變化對密封的影響與防止顆粒介質進入密封面之間。在啟閉過程中，閥板能產生自轉，使得密封面之間產生研磨、拋光作用。而且由于閥體對通道偏心，在開啟排泄物料時，會產生渦流，形成的物料旋渦會自行清掃閥門內腔，出料口采用了托架橫檔式閥條，且出料口徑加大，這樣更有利于排泄物料。所有這些特點，使得這種閥門具有超長的使用壽命，為你的系統安全提供了可靠的保障。

四、技術參數：

● 型號：SZ644Y-10Q-B-DN □

● 公稱通徑：DN100—DN300（也可根據客戶需要定制）

● 公稱壓力：1.0—1.6MPa

● 氣動執行器工作壓力：0.3—0.6MPa

● 適用溫度：≤500℃

● 適用介質：石子煤、粉煤灰、灰渣、干粉塵、固體顆粒、氣體、液體等。

● 適用范圍：

1、火力發電廠除灰系統。

2、水泥、化工、冶金、造紙等行業中散狀物料輸送系統。

3、各類有磨損的介質在管道上作啟閉之用。

五、型號編制方法說明：

公稱壓力: 1.0MPa      SZ閥門類型代號：“SZ”表示往復滑動雙閘閥

密封試驗: 1.1MPa      6  傳動形式代號：“6”表示氣動

介質溫度: ＜400℃       4  傳動形式代號：“4”表示法蘭連接

強度試驗: 1.5MPa      4  傳動形式代號：“4”表示平行式雙閘板

Y  密封副填料代號：“Y”表示特種鎳質合金

10 閥門公稱壓力：其數值是以“MPa”

Q  閥體材料代號：“Q”表示球墨鑄鐵

B  閥門型號代號：“B”表示高溫型（＜500℃）
