蒸汽疏水閥（簡稱疏水閥）的作用是自動排除加熱設備或蒸汽管道中的蒸汽凝結水及空氣等不凝氣體，且不漏出蒸汽。由于疏水閥具有阻汽排水的作用，可使蒸汽加熱設備均勻給熱，充分利用蒸汽潛熱防止蒸汽管道中發生水錘。

蒸汽疏水閥的基本作用是將蒸汽系統中的空氣及冷的不凝氣體和蒸汽使用后產生的冷凝水盡快排出；同時自動防止蒸汽的泄露。疏水閥的品種很多，各有不同的性能。選用疏水閥時，首先應選其特性能滿足蒸汽加熱設備的最佳運行，然后才考慮其他客觀條件，這樣選擇你所需要的疏水閥才是正確和有效的。

1、采用軋裝閥機械(新SCCV開關方式)，具有優良的密封性和耐久性。

2、平衡雙閥座設計，比一般的疏水閥體積小而排量大，特大排量場和更能發揮優越性。

3、內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。

4、采用獨特的U型雙金屬通氣口，可大大縮短設備起動時間。

5、全部部件安裝在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。使得國內眾多疏水閥廠家的仿造，使生產技術進一步提高。

國內生產疏水閥的廠家比較多，連接尺寸也大多不統一。主要分以下幾個大類：以JB/T2203－1999《疏水閥結構長度》為主的通用類。國內大多數疏水閥生產廠家均按本標準設計生產。如疏水閥最大公稱通徑為 DN500，浮球式疏水閥最大公稱通徑DN600。根據疏水閥規格及掌握的資料來看，疏水閥最大公稱通徑為 DN500，浮球式疏水閥最大公稱通徑DN600

機械型疏水閥

浮桶式疏水閥

1）優點：動作準確、排放量大、抗水擊能力強。

2）缺點：排除空氣能力差、體積大、有凍結的可能。

3）適用場合：適用于大型蒸汽加熱設備。

倒吊桶式疏水閥

1）優點：自動排除不凝氣體、能排除飽和水排水能力大抗水擊能力強。

2）缺點：有凍結的可能。

3）適用場合：適用于大型蒸汽加熱設備。

杠桿浮球式疏水閥

1）優點：能連續排除凝結水和排飽和水（內置熱靜力排冷空氣裝置）。

2）缺點：體積大、抗水擊能力差、排除凝結水時有蒸汽卷入。

3）適用場合：適用于大型蒸汽加熱設備。

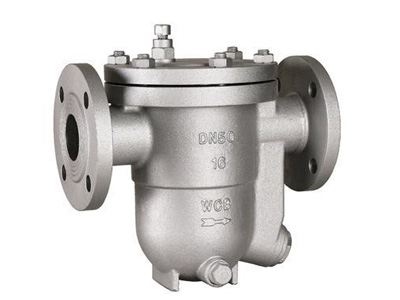

自由浮球式疏水閥

1）優點：排量大、排除空氣性能好、能連續排除凝結水、體積小、結構簡單、浮球和閥座易交換。

2）缺點：抗水擊能力較差、排除凝結水時有蒸汽卷入。

3）適用場合：適用于大型蒸汽加熱設備。

熱靜力型疏水閥

波紋管式疏水閥

1）優點：排量大、排除空氣性能好、不泄漏蒸汽、不會凍結、可控制凝結水溫度、體積小。

2）缺點：應遲鈍、不能適應負荷的突變及蒸汽壓力變化、不能用于過熱蒸汽、抗水擊能力差。

3）適用場合：只適用于低壓場合。

圓板雙金屬式疏水閥

1）優點：排量大、排除空氣性能良好、不會凍結、動作噪聲小、無閥瓣賭賽事故、抗水擊能力強、可利用凝結水的顯熱。

2）缺點：很難適應負荷的急劇變化。

3）適用場合：使用中雙金屬的特性有變化。

熱動力型疏水閥

脈沖式疏水閥

1）優點：體積小、重量輕、排除空氣性能良好、不易凍結、可用于過熱蒸汽。

2）缺點：不適用于大排量、泄漏蒸汽、易有故障、背壓允許度低（背壓限制在30%）。

3）適用場合：適用于蒸汽管道及一般場合的蒸汽加熱設備排除凝結水。

圓盤式疏水閥

1）優點：結構簡單、體積小、重量輕、不易凍結、維修簡單、可用于過熱蒸汽、抗水擊能力強。

2）缺點：動作噪聲大、背壓允許度低（背壓限制在50%）、不能在低壓（0.03MPa以下）使用、蒸汽有泄漏、不適合于大排量。

3）適用場合：適用于蒸汽管道及一般場合的蒸汽加熱設備排除凝結水。

在某一壓差下排除同量的凝結水，可采用不同形式的疏水閥。各種疏水閥都具有—定的技術性能和最適宜的工作范圍。要根據使用條件進行選擇，不能單純地從最大排水量的觀點去選用，更不應只根據凝結水管徑的大小來選用琉水閥。一般在選用時，首先要根據使用條件，安裝位置參照各種疏水閥的技術性能選用最為適宜的蔬水閥形式，再根據疏水閥的前、后的工作壓差和凝結水量，從制造廠樣本中選定疏水閥的規格、數量。

①在凝結水負荷變動到低于額定最大排水量的15%時不應選用孔扳式疏水閥，因?yàn)樵诘拓?fù)荷下將引起部分新鮮蒸汽的泄漏損失。

②在凝結水一經形成后必須立即排除的情況下，不宜選用孔板式疏水閥，不能選用熱靜力型的波紋管式疏水閥，因兩者均要求一定的過冷度(約1.7~5.6℃)。

③由于孔板式疏水閥和熱靜力型疏水閥不能將凝結水立即排除，所以不可用于蒸汽透平、蒸汽泵或帶分水器的蒸汽主管，即使透平外殼的疏水，也不可選用。上述情況均選用浮球式疏水閥，必要時也可選用熱動力型疏水閥．

④熱動力型疏水閥有接近連續排水的性能，其應用范圍較大，一般都可選用。但最高允許背壓不得超過入壓力的50%，最低工作壓力不得低于0.05MPa。要求安靜的地方應選用浮球式疏水閥。

⑤間歇操作的室內蒸汽加熱設備或管道，可選用倒吊桶式疏水閥，因其排氣性能好。

⑥室外安裝的疏水閥不宜用機械型疏水閥，必要時應有防凍措施(如停工放空，保溫等)。

⑦疏水閥安裝的位置雖各不相同，但根據凝結水流向及疏水閥的方向大致分為三種情況，如下圖所示：圖所示可選用任何形式的疏水閥；圖所示不可選用浮桶式，可選用雙金屬式疏水閥；圖所示凝結水的形成與疏水閥位置的標高基本一致，可選用浮桶式、熱動力型或雙金屬式疏水閥。
