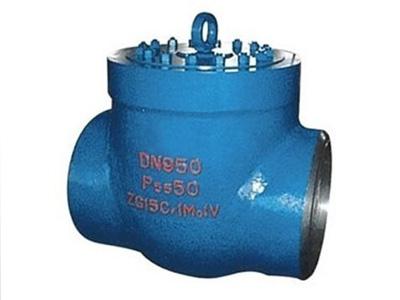

水壓試驗堵閥主要裝配在鍋爐過熱儀器出口和再加熱儀器進出口的蒸汽管子上面，是一款靜止水壓試驗隔絕部件，工作人員進行水壓試驗之后，把內部擋板和支撐板子等內部部件拆掉，并且裝配導流套當成管道接入正常應用的狀態，下一次再進行水壓試驗的時候把導流套取出來，重新裝配擋板和支板等內部部件。

堵閥主要結構

水壓試驗堵閥通過對焊連通，直通管道里面沒有收縮直徑，單獨平面封閉，閥體密閉面使用不銹鋼材料，擋板上面裝配著O形狀的橡膠材料密封圈子，堵閥中腔構造是壓力自緊封閉，當進行水壓試驗的時候，都可以利用介質緊壓封閉圈子，從而達到嚴密封閉的效果，并且隨著壓力變大，密閉性也會變得越好。

封閉特性良好

水壓試驗堵閥​主體使用高品質的鑄鋼原料，兩邊直接加工成U形狀的坡口和匹配管直接對著焊接在一起，兩種原料的化學構成和特性是很相似的，焊接特性較好，不需要中間焊接過渡，四開環子主要使用抗腐蝕氮化，確保其較大的強熱特性，而且上鍋閥門生產的耐磨性較好，耐腐蝕和劃傷。

這款堵閥拆卸安裝都是很便利的，中腔里面的自封閉墊圈，主要使用高溫度汽化波紋石棉材質墊圈，內部使用編織絲強化，確保了較高的密閉特性，可以延長產品的使用時間，密閉面采用堆焊技術，可以預防銹蝕和沖蝕。

水壓試驗堵閥簡介>>

水壓試驗堵閥技術參數

公稱通徑DN175—DN1000、NPS 7—NPS 40

壓力等級PN25—P54200V(I)、Class 600—Class 4500 spl

執行標準NB/T 47044、ASME B 16.34

水壓試驗堵閥用途：

水壓試驗堵閥安裝在機組過熱器出口、再熱器出入口管道上，作為系統整體水壓試驗時的隔離裝置，水壓試驗后取出堵板，裝入導流裝置可作為管道使用。

安裝在300MW、600MW鍋爐過熱器出口、再熱器入口、出口蒸汽管道上，作為進行水壓試驗進的隔離裝置。采用無傳動裝置方式，水壓后拆除內部堵板，裝入導流套，作為管道使用，下次水壓時可再裝入堵板。

水壓試驗堵閥結構特點

1、水壓試驗堵閥壓力等級按等于或高于設計壓力和設計溫度選取。

2、水壓試驗堵閥按E101、ANSIB16.25JB/T6903、JB/T6440、JB/T6902、JB/T6439、JB/T3595等相關標準設計、選材、制造、檢驗及驗收。

3、可采用無傳動裝置方式和蝸輪傳動方式兩種(見圖示)。

4、采用壓力自緊式密封結構和螺栓連接閥蓋結構兩種形式，兩端支管為焊接連接。

5、采用平面O型圈密封，閥座采用不銹鋼堆焊而成。

6、對采用無傳動裝置方式，水壓試驗時裝入堵板，水壓試驗后取出堵板可以進行多次水壓試驗。

7、堵板密封可通過調節支撐板上端的調節螺釘進行調節，以達到密封目的。
